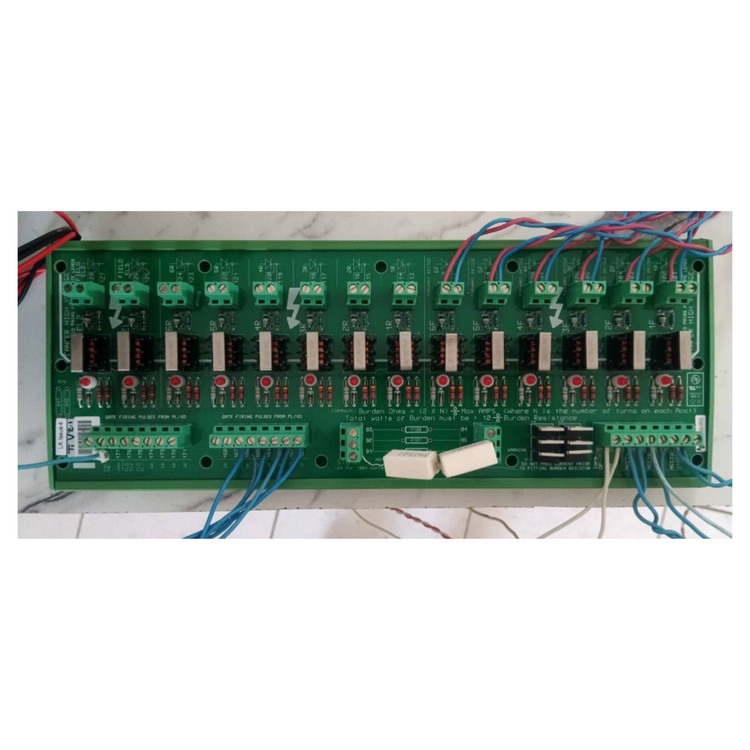

برد ترانسفورماتور پالس Sprint Electric 4Q PLXD LA102800

واحد ترانسفورماتور پالس (واحد Pt) شامل تمام اجزای رابط خارجی مورد نیاز برای ترکیب PL/XD با یک پشته تریستور و ترانسفورماتور جریان AC مرتبط با آن است و برای کاربرانی در نظر گرفته شده است که مایل به استفاده از سیستم‌های خود نیستند.

مناسب برای استفاده با شبکه‌های ترانسفورماتور پالسی It 12 برای پل‌های 2 یا 4 ربعی

آرمیچر: جریان راه اندازی گیت: ۱.۲ آمپر. زمان خیز: کمتر از ۱ میکروثانیه. ولتاژ ایزولاسیون شکست: ۳ کیلوولت

میدان: - ۲ شبکه ترانسفورماتور پالس برای یک پل میدان خارجی. جریان راه اندازی گیت: ۰.۴ آمپر. زمان خیز: کمتر از ۱ میکروثانیه. ولتاژ ایزولاسیون شکست: ۳ کیلوولت

برد شامل موارد زیر است:- یک شبکه یکسوساز بار آرمیچر. حداکثر جریان بار ۵ آمپر. ترمینال‌های پیچی برای مقاومت‌های بار کاربر. ترمینال‌های پیچی برای ۳ حساب کاربری کاربر. ترمینال‌های پیچی برای اتصال به PL/XD از طریق کابل روبانی. ترمینال‌های پیچی دو طرفه برای هر گیت تریستور

مزایای LA102800

• طراحی اختصاصی برای Sprint Electric PLXD
• مناسب برای سیستم‌های 4Q Regenerative DC Drive
• ایزولاسیون گالوانیکی پالس‌های گیت
• کاهش نیاز به طراحی مدار Pulse Transformer به‌صورت سفارشی
• دارای مدارهای رابط ACCT
• دارای مدار Armature Burden Rectifier
• پشتیبانی از External Field Bridge
• نصب آسان روی ریل DIN
• اتصالات پیچی برای تریستورها
• مناسب برای ساخت تابلوهای DC Drive صنعتی و پروژه‌های Retrofit

کاربردهای صنعتی

این واحد در پروژه‌هایی که PLXD برای کنترل استک تریستوری خارجی استفاده می‌شود، کاربرد دارد؛ از جمله:

• کنترل موتورهای DC صنعتی
• خطوط تولید
• ماشین‌آلات صنعتی سنگین
• سیستم‌های نوار نقاله
• ماشین‌آلات سیم‌پیچی و بازپیچی
• تجهیزات نیازمند Regenerative Braking
• سیستم‌های Forward / Reverse
• پروژه‌های Retrofit درایوهای DC
• تابلوهای کنترل موتور DC با توان بالا
